10A導通測試儀操作方法

    接地引下線導通測試儀操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的理想的儀器，大大方便了試驗項目的開展，提高了工作效率。

    電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率為1mΩ。我公司依據此標準研制的YTC2886接地引下線導通測試儀是一種自動化程度很高的便攜式測試儀, 該接地引下線導通測試儀專門用于接地裝置的電氣完整性測試，其各項技術指標均達到或優于相關標準要求。

操作方法：

1．按圖三接線方法接線。

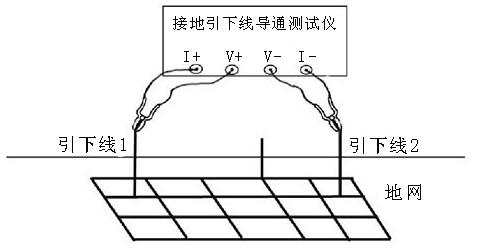

圖三 四端子接線圖

儀器附帶兩根測試線，一根紅色50米的線在線盤上，在大的叉子接在紅色接線柱I+，小的叉子接在紅色接線柱U+，一根黑色5米的線上大的叉子接在黑色接線柱I-，小的叉子接在黑色接線柱U-。
2．先找出與地網聯接合格的引下線作為基準點。
3．使用儀器自配的兩根測量線（50米、5米）一端插入儀器接線座，帶有測試鉗的一端夾到基準點和被測點（其中黑色測試線夾在基準點，紅色測試線夾在各個被測試點上）。
4．為了使測出數據的正確性，請盡量處理好被測點的接觸面的干凈。
5．接線檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。按“測量”鍵后即開始測試，屏幕中間的顯示區顯示測量的電阻值即為導通電阻值，單位為mΩ。
測試結果是否正常請參考下表：



6．彈起“測量” 鍵，設備測試結束，關掉電源，將測試線夾收好，放入附件包內。
